Gwida tat-Tħaffir tal-Folji Akriliċi

Tagħmir għat-Tħaffir

Għal operazzjonijiet ta' tħaffir fuq folji akriliċi, kwalunkwe tagħmir misjuq mill-enerġija-disponibbli kummerċjalment huwa adattat. Dan jinkludi, iżda mhux limitat għal, trapani tal-idejn li jistgħu jinġarru, presses tat-tħaffir fuq il-bank, tornijiet, unitajiet awtomatizzati għat-tħaffir b'ħafna -magħżel, routers CNC, u ċentri tal-magni.

Drill Bit Rekwiżiti

Is-suq joffri diversi drill bits iddisinjati speċifikament għal materjali tal-plastik. Dawn il-bits huma tipikament magħmula minn-azzar b'veloċità għolja (HSS), liegi tal-kobalt, HSS bil-ponta tal-karbur-, jew karbur solidu. Barra minn hekk, drills tat-twist HSS ta' xogħol standard tal-metall-jistgħu jintużaw għal materjali akriliċi b'modifiki xierqa.

It-trapani standard tal-metall-ħidma huma ddisinjati biex jinqatgħu b'mod attiv fil-metall b'għalf aggressiv. Jekk jintużaw fuq materjali akriliċi mingħajr ebda modifika, dawn il-bits se jikkawżaw tixlif, talja, u ħsara oħra lill-folja. Għalhekk, dawn il-bits għandhom jiġu mitħunin mill-ġdid biex jipproċessaw il-plastik b'mod "brix" aktar milli "qtugħ qawwi", u b'hekk jipprevjenu li l-materjal jiġi ippanċjat.

Meta jiġu adattati drills tat-twist tal-metall standard għall-ipproċessar tal-plastik, għandhom jitqiesu tliet aspetti ewlenin:

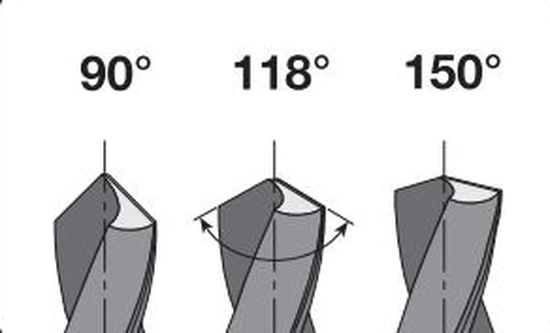

Angolu tal-Punt

L-angolu tal-punt ta' drill bits standard tipikament ivarja minn 118 grad sa 130 grad. Dan l-angolu tat-tarf għandu jkun mitħun sa 60 grad sa 90 grad. Dan jgħin lill-drill bit jidħol u joħroġ mill-folja akrilika bla xkiel, u b'hekk jipprevjeni t-tixlif tat-tarf. Angoli tal-punti akbar (eż., li jaqbżu d-90 grad ) tipikament jikkawżaw qsim u blow-meta t-drill bit joħroġ mill-folja.

Għall-biċċa l-kbira tal-operazzjonijiet tat-tħaffir tal-folja akrilika, hija rakkomandata drill bit ta 'angolu ta' punt ta '90 grad. Angolu ta 'punt ta' 90 grad jipproduċi ċipep iżgħar li huma aktar faċli biex jiġu evakwati, u jgħin biex jitnaqqas it-tidwib tal-materjal u tittejjeb il-kwalità tat-toqba. Attenzjoni speċjali hija meħtieġa waqt id-dħul u l-ħruġ. Drill bits b'angolu ta 'punt ta' 60 grad huma wkoll komunement użati, partikolarment għal toqob b'dijametri ta '1/2 pulzier u aktar.

Angolu tar-rake

It-tarf tat-tqattigħ għandu jkun mitħun ċatt biex jinżamm angolu ta' rake bejn 0 gradi u 4 gradi. It-tarf tat-tqattigħ modifikat b'dan il-mod se "jobrox" l-akriliku aktar milli "skarpellu".

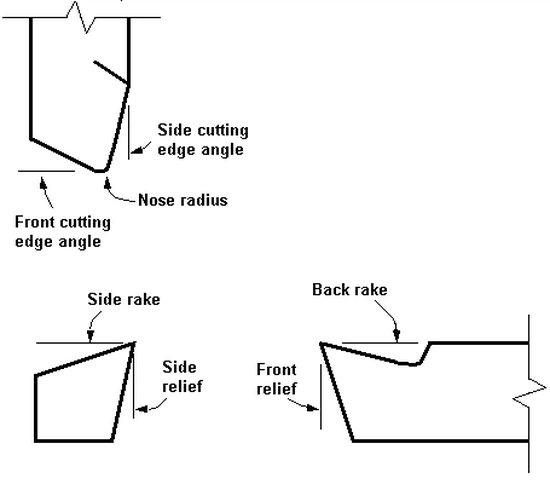

Angolu ta' tneħħija / Ħelsien tad-dahar

Il-wiċċ wara t-tarf tat-tqattigħ għandu jkun mitħun biex jipprovdi angolu ta' spazju ta' 12-il grad sa 15-il grad. Din it-tneħħija tad-dahar tnaqqas iż-żona ta 'kuntatt bejn il-metall u l-plastik, u b'hekk tnaqqas l-akkumulazzjoni tas-sħana. Din il-modifika hija tipikament standard fuq -twist drills ta' kwalità għolja.

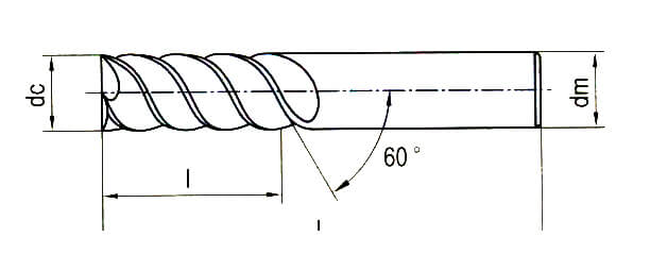

Angolu Helix

L-angolu tal-helix ta 'drill bit huwa l-angolu bejn it-tarf tat-tqattigħ u linja vertikali tul il-linja ċentrali tal-drill bit. Drill bits b'angoli tal-helix moderati jiffaċilitaw l-evakwazzjoni taċ-ċippa u għalhekk huma rakkomandati għat-tħaffir tal-plastik. Angolu tal-helix li huwa żgħir wisq jimpedixxi l-evakwazzjoni taċ-ċippa u jżid ir-riskju tat-tidwib. Angolu tal-helix li huwa kbir wisq jista 'jikkawża qsim fit-truf tat-toqba. L-angolu tal-helix tipikament rakkomandat huwa 15-il grad sa 30 grad.

Il-ġeometrija tal-bit tat-tħaffir hija kritika għall-kwalità tat-toqba minħabba li taffettwa direttament id-daqs taċ-ċippa u l-effiċjenza tal-evakwazzjoni taċ-ċippa. Dijametru akbar drill bits u drill bits b'angoli ta 'punt iżgħar jipproduċu ċipep akbar. Jekk il-fond tat-toqba (H) huwa inqas mid-dijametru tal-bit drill (D), ċipep kbar jistgħu jiġu evakwati faċilment. Hekk kif il-fond tat-toqba jiżdied (jiġifieri, H > D), l-evakwazzjoni ta 'ċipep kbar issir diffiċli minħabba t-tneħħija żgħira ħafna bejn it-drill bit u l-ħajt tat-toqba. Iż-żieda tal-angolu tal-punt tat-drill bit tista 'tnaqqas id-daqs taċ-ċippa, u b'hekk tiffaċilita l-evakwazzjoni taċ-ċippa. Madankollu, kif imsemmi qabel, jekk l-angolu tal-punt huwa kbir wisq (akbar minn 90 grad), it-drill bit jista 'jikkawża blow-out u tixlif meta joħroġ mill-akriliku.

Speċifikazzjonijiet Operattivi

Meta twettaq operazzjonijiet tat-tħaffir, kun żgur li ssegwi r-rakkomandazzjonijiet tas-sigurtà tal-manifatturi tat-tagħmir u l-materjal.

Ġenerazzjoni u Kontroll tas-Sħana

Waqt it-tħaffir tal-folji akriliċi, jiġi ġġenerat ammont kbir ta 'sħana minħabba t-tneħħija estremament żgħira bejn il-bit drill u l-ħajt tat-toqba, flimkien ma' evakwazzjoni ta 'ċippa diffiċli. Barra minn hekk, il-konduttività termali relattivament baxxa tal-akriliku u l-koeffiċjent ta 'espansjoni termali għolja jikkawżaw li l-materjal jespandi, u jkompli jaggrava l-frizzjoni. Jekk jitħallew mhux ikkontrollati, dawn il-fatturi jistgħu jwasslu għal tidwib u adeżjoni tal-materjal, li jaffettwaw il-kwalità tat-toqba. Għalhekk, it-tnaqqis tas-sħana ġġenerata u t-tneħħija malajr taċ-ċipep hija kruċjali.

It-twaħħil tal-biċċa tax-xogħol

Il-biċċa tax-xogħol għandha tkun imqabbda sew mal-mejda tax-xogħol. L-aħjar prattika hija li tuża biċċa oħra ta 'akriliku, folja termoplastika oħra, jew -fiberboard ta' densità medja (MDF) bħala appoġġ tal-pjanċa ta 'wara, li tippermetti li t-drill bit tkompli tħaffir f'materjal solidu hekk kif jippenetra l-wiċċ tal-qiegħ. Dan effettivament jipprevjeni t-tixlif tal-wiċċ tal-qiegħ.

Kontroll tar-Rata tal-Għalf

Meta tibda l-moviment tat-tħaffir, għandha tintuża rata ta 'għalf aktar bil-mod biex tippermetti li l-bit drill jidħol fil-materjal bla xkiel; meta t-drill bit tkun waslet biex toħroġ mill-wiċċ tal-qiegħ, ir-rata ta 'l-għalf għandha titnaqqas ukoll biex tevita t-tixlif tat-tarf.

Kundizzjonijiet Rakkomandati tat-Tħaffir

Kondizzjonijiet xierqa tat-tħaffir huma taħlita ta 'veloċità tal-magħżel (RPM) u rata ta' għalf (IPM). Iż-żewġ parametri li ġejjin huma tipikament użati biex jiddeterminaw dawn il-kundizzjonijiet:

SFM (Pied tal-wiċċ kull Minuta): Il-veloċità li biha t-tarf tat-tqattigħ tal-drill bit jolqot il-materjal.

IPR (pulzieri għal kull rivoluzzjoni): L-ammont ta 'materjal imneħħi għal kull dawra tat-drill bit, magħruf ukoll bħala tagħbija taċ-ċippa.

Għalkemm SFM u IPR ma jistgħux jiġu ssettjati direttament fuq tagħmir ta 'tħaffir manwali, jistgħu jintużaw biex jiddeterminaw il-veloċità tal-magħżel (RPM, dawriet kull minuta) u r-rata ta' għalf (IPM, pulzieri kull minuta). Jekk ikunu ġew determinati l-aħjar valuri SFM u IPR, il-formuli li ġejjin jistgħu jintużaw biex jiddeterminaw is-settings tat-tagħmir:

Għat-tħaffir akriliku, il-valuri SFM u IPR rakkomandati huma murija fit-tabella li ġejja:

Kif muri fit-tabella ta 'hawn fuq, drill bits b'dijametru akbar jeħtieġu SFM aktar baxxi. Dan biex jiġu żgurati operazzjonijiet ta' tħaffir mingħajr vibrazzjoni-, peress li drill bits kbar jaqbdu aktar faċilment il-materjal. Għalhekk, ir-rata tal-għalf tipikament għandha titnaqqas biex tipprevjeni t-tixlif tat-tarf, filwaqt li l-veloċità tal-magħżel għandha titnaqqas biex tipprevjeni t-tidwib tal-materjal.

Għal każijiet fejn H > D, "peck drilling" għandu jiġi impjegat-jiġifieri, tħaffir f'segmenti u perjodikament l-irtirar tat-drill bit mill-materjal biex jitneħħew iċ-ċipep.

Tħaffir manwali

Operazzjonijiet ta 'tħaffir manwali għandhom jimpjegaw veloċitajiet u rati ta' għalf aktar baxxi minn tħaffir awtomatizzat jew CNC. Filwaqt li tikkunsidra d-dijametru tal-bit drill, il-ħxuna tal-materjal, u l-kapaċità tat-tkessiħ, it-tħaffir tat-toqob fil-fond għandu juża tħaffir tal-peck biex jitnaqqas it-tidwib. Peress li t-tħaffir manwali jagħmel il-kontroll preċiż tar-rata tal-għalf diffiċli, wara li jiġi ddeterminat l-RPM korrett, il-finitura tal-wiċċ tat-toqba tista 'tintuża bħala gwida għar-rata tal-għalf. Jekk iċ-ċipep tal-materjal, ir-rata tal-għalf hija mgħaġġla wisq u għandha titnaqqas. Jekk il-materjal idub, ir-rata tal-għalf hija bil-mod wisq (li tikkawża sħana frizzjonali) jew RPM hija għolja wisq, u għandhom isiru aġġustamenti.

Dijanjostiċi tal-Formazzjoni taċ-Ċippa

Il-forma taċ-ċipep prodotta waqt it-tħaffir tista 'sservi bħala referenza biex jiġu ġġudikati l-kundizzjonijiet tat-tħaffir:

Kundizzjonijiet Ottimi: Il-wiċċ tat-toqba huwa lixx, iċ-ċipep jidhru bħala żigarelli lixxi u kontinwi.

Rata ta' Għalf Għolja Wisq jew RPM Baxxa Wisq: Iċ-ċipep huma trab u mhux kontinwi, it-tqattigħ huwa irregolari.

Rata tal-Għalf Baxxa Wisq jew RPM Għolja Wisq: Iċ-ċipep huma mdewba u miġbura, il-ħitan tat-toqob juru marki ta 'tidwib.

Użu tal-likwidu li jkessaħ

Meta l-kundizzjonijiet jippermettu, l-arja jew il-likwidu li jkessaħ għandu jintuża kull meta jkun possibbli. Il-likwidu li jkessaħ jista 'effettivament inaqqas is-sħana ġġenerata, u b'hekk itejjeb il-kwalità tat-toqba. F'fond u daqsijiet speċifiċi ta 'toqob, il-likwidu li jkessaħ huwa mezz meħtieġ biex jipprevjeni t-tidwib.

Regola Ġenerali: When hole depth (H) exceeds drill bit diameter (D) (e.g., when D=0.250", coolant should be used if H>0.250"), jew meta d-dijametru tat-toqba huwa akbar minn jew ugwali għal 1/2 pulzier (D akbar minn jew ugwali għal 1/2"), għandu jintuża likwidu li jkessaħ.

Għażla: Xkubetti bl-arja kiesħa jipprovdu effett tajjeb ta 'tkessiħ u huma aktar nodfa biex jintużaw. Madankollu, il-likwidu li jkessaħ jipprovdi tkessiħ aktar b'saħħtu minħabba li l-likwidu jista 'jiċċirkola tul it-drill bit sal-fond tat-toqba, li jirriżulta f'finitura aħjar tat-toqba. Ilma, pitrolju, żejt minerali, jew solventi oħra kompatibbli kollha jistgħu jintużaw.

Deburring u Countersinking

Għal toqob li jistgħu jġorru l-forzi ta 'viti jew boltijiet, għandha tintuża għodda ta' countersink għat-tħaffir. Zero-flawt countersinks huma adattati ħafna għal operazzjonijiet ta' tgħaqqid u deburring fuq folji akriliċi. Jekk għodda tal-countersink ma tkunx disponibbli, tista 'tintuża drill bit akbar mid-dijametru tat-toqba biex tneħħi t-truf mhux maħduma fuq in-naħa tal-ħruġ tat-toqba (in-naħa fejn it-drill bit joħroġ mill-folja).

Applikazzjonijiet Speċjali u Toqob Kbar

Tħaffir tal-Bord taċ-Ċirkwit

It-tħaffir tal-bord taċ-ċirkwit huwa każ speċjali, bl-użu ta 'magni awtomatizzati biex iħaffer eluf ta' toqob żgħar b'veloċitajiet estremament għoljin. Dan jeħtieġ drill bits iddisinjati apposta. Ir-rati ta' għalf rakkomandati u l-RPM jistgħu jiġu referenzjati minn mapep rilevanti.

Tħaffir ta 'Toqob ta' Dijametru Kbir

Biex tittaqqab toqob b'dijametri akbar minn 1 pulzier (25.4 mm) f'folji akriliċi, jista 'jintuża ċirku ta' qtugħ. L-għodda għandha wkoll tiġi modifikata biex taqbel mal-karatteristiċi tal-materjal tal-akriliku: il-ponta tat-tqattigħ trid tipproċessa l-akriliku b'mod brix aktar milli bil-skarpella.

Għall-aħjar riżultati tat-tqattigħ, segwi dawn ir-rakkomandazzjonijiet:

Il-qtugħ taċ-ċirku u l-għodda tal-qtugħ innifsu għandhom ikunu mwaħħla sew.

It-tul tal-estensjoni tal-għodda tal-qtugħ jeħtieġ biss jilħaq il-fond tal-qtugħ meħtieġ.

Il-folja akrilika għandha tkun sostnuta u kklampjata b'mod adegwat biex tevita liwi jew vibrazzjoni waqt it-tqattigħ.

Il-materjal għandu jitqiegħed kemm jista 'jkun qrib l-għodda biex titnaqqas id-distanza tal-ivvjaġġar tal-għodda.

Il-veloċità tal-magħżel rakkomandata hija bejn 400-600 rpm.

Rata ta' għalf bil-mod u stabbli hija kruċjali biex jinkisbu toqob nodfa u lixxi.

Meta t-toqba tkun kompluta u l-"plagg taċ-ċentru" jinżel, huwa aħjar li titfi l-istampa tat-tħaffir mingħajr ma tneħħi l-għodda biex tevita li l-għodda tikkawża tixlif tat-toqba waqt l-irtirar.

Ammont żgħir ta 'ċpar ta' l-ilma huwa rakkomandat għat-tkessiħ biex l-għodda u l-plastik jinżammu f'temperatura baxxa, u jservu wkoll bħala lubrikant tat-tqattigħ.

Nota: It-tqattigħ taċ-ċirku għandhom jintużaw biss fuq presses tat-tħaffir tal-bank, u l-folja akrilika għandha tkun imqabbda sew mal-mejda tax-xogħol tal-magna. L-istampa tat-tħaffir tipprovdi pressjoni uniformi u pożizzjonament kostanti, li huma kritiċi għat-tħaffir b'mod sigur ta' toqob ta'-kwalità għolja. Qatt m'għandek tipprova tuża circle cutter bi drill li jinżamm fl-idejn.

Operazzjonijiet ta' Tħaffir ta' Installazzjoni fil-Qasam

It-taqsimiet preċedenti kienu jikkonċernaw primarjament produzzjoni kkontrollata u applikazzjonijiet tal-workshops. Madankollu, xi kultant it-tħaffir irid isir fil-qasam (eż., f'sit tal-kostruzzjoni), fejn il-veloċità preċiża u l-kontroll tal-għalf huma limitati. F'każijiet bħal dawn, ir-rakkomandazzjonijiet tal-bit drill li ġejjin jistgħu jkunu ta 'għajnuna.

Diversi ġeometriji tal-bit drill li jistgħu jintużaw b'suċċess huma deskritti hawn taħt, għalkemm ħafna minn dawn ma jistgħux jipproduċu finitura tal-wiċċ lixxa fuq id-dijametru ta 'ġewwa tat-toqba. Dawn it-drill bits għandhom isegwu wkoll ir-rekwiżiti ta 'appoġġ u tkessiħ tal-pjanċa ta' appoġġ imsemmija qabel.

Spade Bit (1-1/2" sa 2"): Uża disinji avvanzati, bħal tipi b'punti ta 'pern tar-rimm ta' barra, li jgħinu fl-allinjament u jipprovdu tbegħid bla xkiel meta t-drill bit joħroġ mill-materjal.

Brad Point Bit (1/8" sa 1"): Dan id-disinn huwa simili għal drill twist iżda b'ponta mtejba u punt ta 'pern simili għal bit spade. Għandu disinn ta 'flawt helical li jgħin biex jinġibed iċ-ċipep, superjuri għall-bits spade ġenerali.

Step Drill (1/8" sa 1/2"): Jista 'jintuża għal folji sa 0.118" (3 mm) ħoxnin biex jinkisbu dijametri ta' toqba multipli b'bit drill wieħed. L-użu jeħtieġ appoġġ massimu wara l-folja biex jipprevjeni l-qsim.

Srieraq tat-toqob bi Drill Pilota taċ-Ċentru (3/4" sa 6"): It-tkessiħ huwa meħtieġ waqt it-tqattigħ biex jipprevjeni l-akkumulazzjoni tal-istress fi ħdan il-folja. Jipproduċu finitura tal-wiċċ ta 'ġewwa tat-toqba fqira. Adattat għal toqob ta 'passaġġ mhux maħduma għal HVAC, plumbing, jew installazzjoni tal-wajers.

Distanza tat-Tħaffir mill-Linji Gwida tat-Xfer tal-Folji

Meta tħaffir toqob għall-appoġġ tal-punt tal-qfil tal-folji, għandhom jiġu segwiti żewġ regoli:

Dijametru tat-Toqba Daqs: Id-dijametru tat-toqba tal-bolt għandu jkun mill-inqas 2 darbiet id-dijametru tal-bolt. Dan jipprovdi spazju biżżejjed għall-espansjoni termali u l-espansjoni/kontrazzjoni tal-umdità.

Distanza Xifer: Id-distanza miċ-ċentru tat-toqba għat-tarf tal-folja għandha tkun mill-inqas 1.5 darbiet id-dijametru tat-toqba.
